筒體橫截面形狀是雙臥軸攪拌機設計中的關鍵要素之一，直接影響物料在筒體內的流動狀態和攪拌效果。傳統設計中，筒體橫截面多采用圓形結構，但在實際運行中容易在雙軸交叉區域下方形成攪拌死區。青島迪凱從流體力學角度，分析筒體截面形狀的優化方向及其對攪拌效率的提升作用。

一、傳統圓形截面的局限性

圓形截面筒體在制造工藝上相對成熟，但在攪拌過程中存在明顯不足。雙軸交叉區域下方的物料由于流動路徑受限，容易形成滯留區域，即所謂的攪拌死區。這些區域內的物料參與循環的頻次較低，導致整體攪拌均勻度受到影響。此外，圓形截面在物料填充高度與葉片回轉直徑的比例關系上也存在調節空間有限的問題。

二、雙圓交叉結構的技術優勢

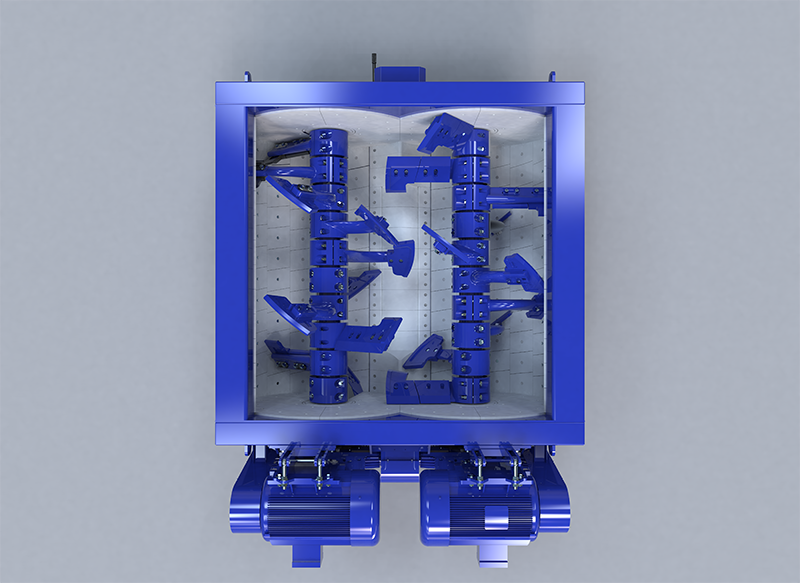

針對傳統設計的不足，青島迪凱技術人員提出了雙1/2圓交叉結構的優化方案。該結構在交叉部分采用圓弧過渡，能夠有效消除物料攪拌死區，使有效攪拌覆蓋率得到提升。這種結構通過引導物料形成螺旋對流運動，增加顆粒碰撞頻次，從而改善混合均勻度。

三、截面形狀與物料流動的關系

筒體截面形狀決定了物料在筒體內的流動線型。合理的截面設計能夠減少物料與筒壁的黏附概率，降低攪拌阻力。當物料填充高度與葉片回轉直徑的比例關系協調時，可以避免抱軸現象的發生，即物料在軸端堆積黏附的情況。這對于維持設備穩定運行、降低能耗具有積極意義。

四、現代設計中的截面優化趨勢

當前，雙圓弧形底部等截面形狀在攪拌機設計中得到較多應用。這類設計通過改善物料流動線型，減少攪拌阻力，從而降低設備能耗。設計人員在確定截面形狀時，需要綜合考慮物料特性、攪拌工藝要求及設備制造可行性等多方面因素，實現技術性能與經濟效益的平衡。

?筒體截面形狀的優化是提升雙臥軸攪拌機攪拌效率的重要途徑之一。從傳統圓形截面到雙圓交叉結構，體現了行業技術人員對物料流動規律的深入理解。隨著設計理念的更新和制造技術的進步，筒體截面形狀將繼續朝著更加科學、合理的方向發展，為攪拌設備性能提升提供支撐。
